PacDrive 3 62 ILM and ILD
PacDrive 3 62 ILM & ILD
Interconnessioni rapide, cavi ibridi per segnale e livello di potenza, configurazione automatica della rete e funzioni diagnostiche
I moduli servo integrati Lexium 62 ILM offrono molto più di semplici azionamenti compatti. Con la loro elettronica di azionamento integrata, i moduli servo Lexium 62 ILM adottano un approccio flessibile al cablaggio, con cavi ibridi prefabbricati e scatole di distribuzione. Gli unici elementi rimasti nell’armadio sono l’alimentatore condiviso per la serie Lexium 62 e un modulo di connessione (CM), che è completamente compatibile con il sistema servo multiasse basato su armadio Lexium 62 con la connessione frontale rapida. Insieme, l’azionamento e la soluzione di rete formano una vera soluzione plug-and-play. La gamma di topologie di rete disponibili include linea, albero e daisy chain, tutte topologie da sole o miste.
Quadri elettrici più piccoli, minor sforzo di installazione, tempi di cablaggio più brevi:
- Interconnessioni rapide e cavi ibridi per segnale e livello di potenza
- Fino al 90% di spazio in meno richiesto nell’armadio di controllo rispetto alle unità autonome
- Lunghezze dei cavi ridotte del 70%
- Cavi necessari in meno del 90% nell’armadio di controllo
- Installazione cavi in meno del 50% richiesta nella macchina
- Configurazione di rete automatica, funzioni diagnostiche
- Adatto a un’ampia gamma di macchine
- Disponibile con dimensioni flangia di 70, 100 e 140 mm (2,756, 3,937 e 5,512 pollici).
- Intervallo di coppia di tenuta da 1,1 a 12,5 Nm (da 0,811 a 9,219 ft lbf).
- Coppia di picco da 3,5 a 55 Nm (da 2,581 a 40,565 ft lbf).
- Opzioni disponibili: tenuta integrata, scanalatura chiavetta piumata ed encoder multigiro
- Grado di protezione motore IP54 con guarnizione albero aggiuntiva IP65 (unità elettronica IP65 classificata secondo lo standard)
- Modulo opzionale aggiuntivo per 8 ingressi o uscite digitali
- Safe Drive con funzionalità di sicurezza avanzata
- Ingresso di sicurezza di abilitazione inverter (secondo IEC 61508, EN/ISO13849-1) per ogni asse come standard
- Modulo opzionale aggiuntivo per funzioni di sicurezza integrate STO, SS1, SS2, SOS, SLS, SDI, SMS
- Blocchi funzione di sicurezza aperti PLC disponibili per una facile integrazione software
- Gli azionamenti sicuri possono essere utilizzati in configurazioni miste con azionamenti standard
Modulo di connessione PacDrive 3 Lexium 62 ILM
Il modulo di connessione Lexium 62 fornisce al Lexium 62 ILD la tensione CC dal bus CC tramite un cavo ibrido.

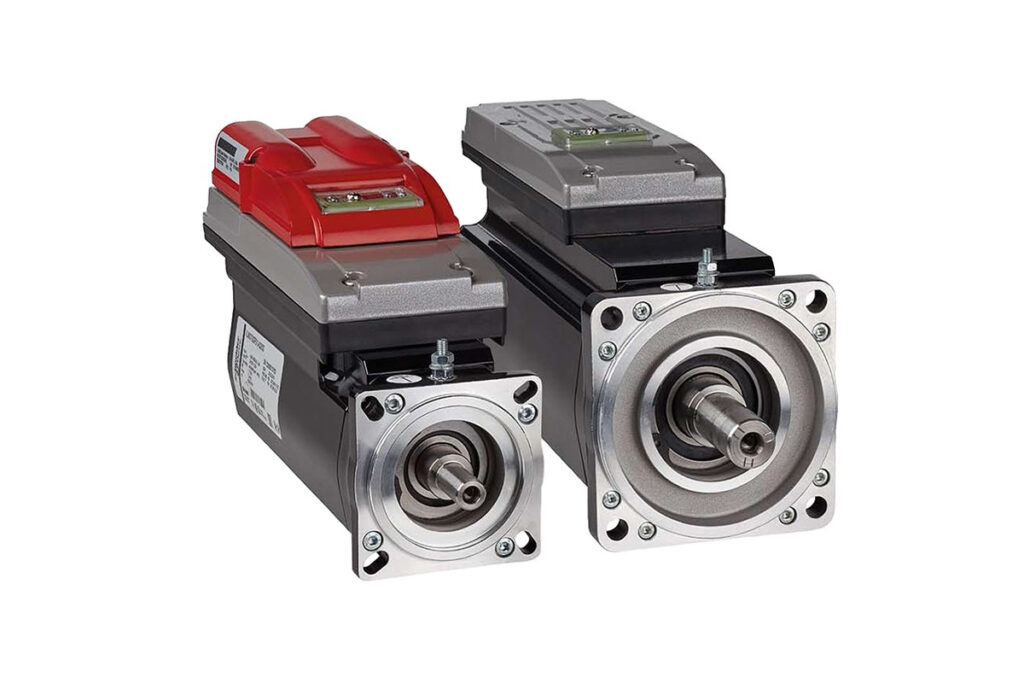

Unità PacDrive 3 Lexium 62 ILM
Le unità integrate Lexium 62 ILM utilizzano un approccio flessibile al cablaggio, costituito da cavi ibridi pre-terminati e scatole di distribuzione Lexium 62 ILM.

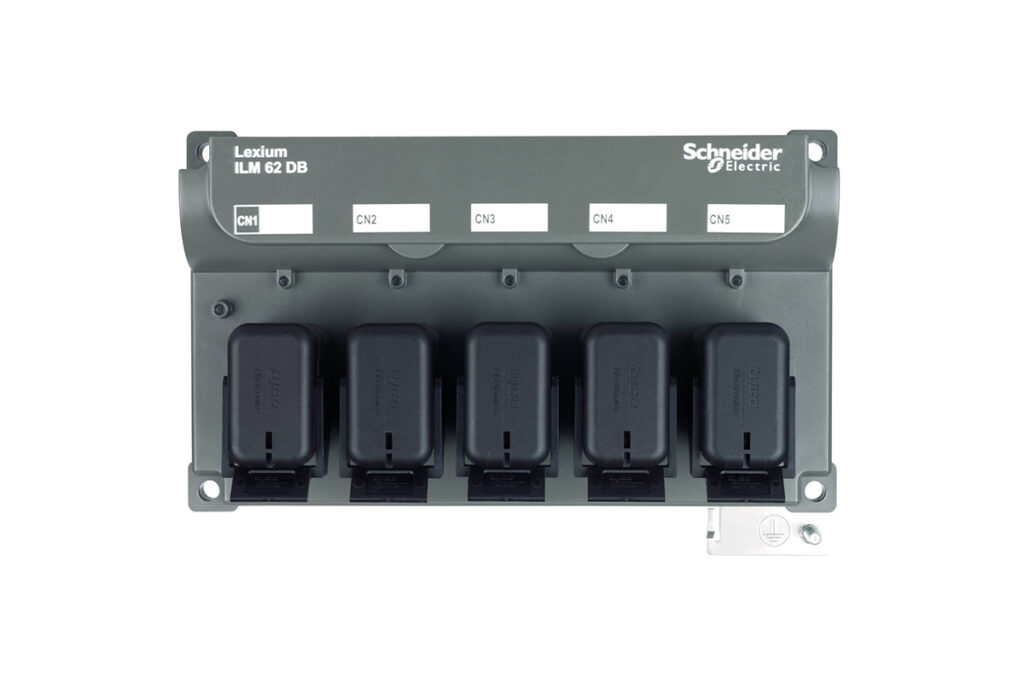

Scatola di distribuzione PacDrive 3 Lexium 62 ILM
La scatola di distribuzione Lexium 62 è il collegamento tra il modulo di connessione Lexium 62 e il Lexium 62 ILD.
PacDrive 3 Lexium 62 ILD
I servoazionamenti separati Lexium 62 ILD fanno parte della soluzione servo multiasse Lexium 62.
