Controllori PacDrive 3

Prestazioni scalabili per macchine industriali ad alte prestazioni: i motion controller PacDrive LMC coprono un’ampia gamma di applicazioni.

Compatibilità software completa

I controller di movimento PacDrive LMC sono un’ampia famiglia di undici controller diversi, con una potente CPU per applicazioni che richiedono da 0 a 130 assi sincronizzati (a una frequenza di aggiornamento di rete di 1 msec)

fino a 130 servoassi e fino a 255 assi virtuali
con più fieldbus utilizzati in parallelo a Sercos: CANopen, Profbus DP, ecc.

Tutti i controller sono compatibili con il software grazie al software di programmazione SoMachine Motion, un software Logic Motion Runtime:

stesso runtime
stesse librerie
stesso strumento di progettazione
stessi strumenti di diagnostica
stesso supporto di azionamenti, IO, ecc.

È possibile programmare fino a 4096 dischi di camme elettroniche dinamiche per funzionare in parallelo e il programma può passare da un disco di camme elettroniche all’altro durante il funzionamento. Tutti i controllori hanno un PLC integrato (5 µsec per istruzioni da 1000 bit).

Vantaggi per te e per i tuoi clienti

Funzionalità di diagnostica incluse: oscilloscopio software integrato e registratore di messaggi
Prestazioni eccezionali: potente motore di movimento
Connettività: ampio supporto di bus di campo e protocolli di comunicazione IT
Orientato al servizio: scheda di memoria per l’archiviazione/trasferimento di dati di programmazione e configurazione
Facile da manutenere: nessun PC richiesto, display di testo normale integrato in cinque lingue per messaggi di sistema e diagnostica

Comunicazione basata su Ethernet con Sercos

Sercos è il bus di automazione preferito per PacDrive:

Comunicazione Drive
Comunicazione I/O
Comunicazione sicura e comunicazione IP non in tempo reale
Tutto integrato in un cavo

Principali vantaggi di Sercos per PacDrive

Universale: soluzione completamente integrata basata su Ethernet per azionamento, bus di campo e comunicazione di sicurezza
Affidabile: ridondanza dei supporti per ridurre la possibilità di guasti
Potente: velocità di aggiornamento della rete di 1…4 ms per 130 servoassi. Jitter inferiore a 100 ns
Economico: semplice, senza hub o switch, il cavo Cat 5e è generalmente sufficiente
Alta disponibilità: Sercos supporta tutte le funzioni PacDrive per automatizzare la configurazione di servoazionamenti/motori, inclusa l’assegnazione dell’indirizzo bus
Indipendente dal fornitore: supportato da oltre 50 produttori di controller e 30 produttori di azionamenti
Ecologico: il profilo energetico Sercos definisce le regole per la creazione di modalità energetiche standardizzate

Progettazione I/O flessibile con I/O standard e sicuro

I sistemi modulari Schneider Electric Modicon TM5 (1) e Modicon TM7 (1) per Sercos forniscono tecnologia I/O con protezione IP 20 e IP 67. Sono disponibili versioni di comunicazione sicura di entrambi i moduli di sicurezza TM5 e TM7, codificate a colori per differenziarle chiaramente dalla tecnologia standard. I moduli I/O standard e sicuri possono essere mischiati.

Connettività

Oltre al bus di automazione Sercos, i motion controller PacDrive LMC supportano i seguenti standard di comunicazione:

Fieldbus: – Profinet – Profibus DP – CAN – EtherNet/IP – EtherCat – Modbus TCP
Protocolli IT: – TCP/IP – UDP/IP – OPC UA – FTP – HTTP (visualizzazione web incorporata)
Comunicazione seriale: – Interfaccia USB/seriale
Sono inoltre disponibili schede di espansione opzionali per tutti i controller per implementare interfacce Fieldbus aggiuntive come EtherNet/IP. Anche le interfacce USB e seriale sono standard in tutti i controller. I controller PacDrive LMC hanno anche un’interfaccia Profibus DP (Master e Slave).

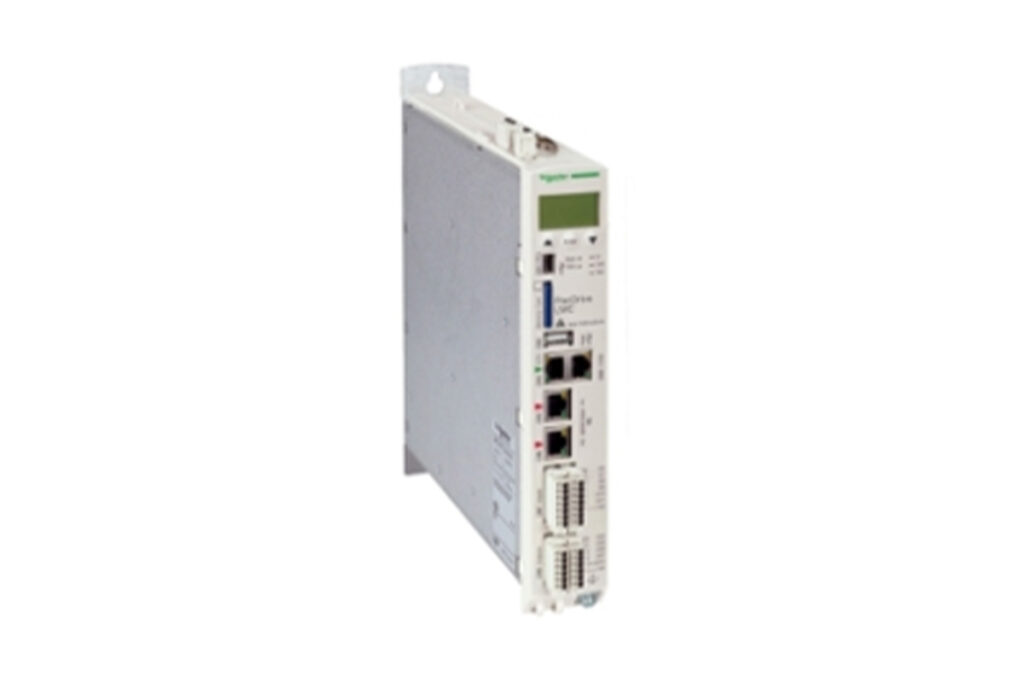

PacDrive 3 LMC Eco

I controller PacDrive 3 LMC offrono prestazioni scalabili per la sincronizzazione di un massimo di 16 servoassi con una frequenza di aggiornamento di rete di 1 msec e per un massimo di 255 assi virtuali.

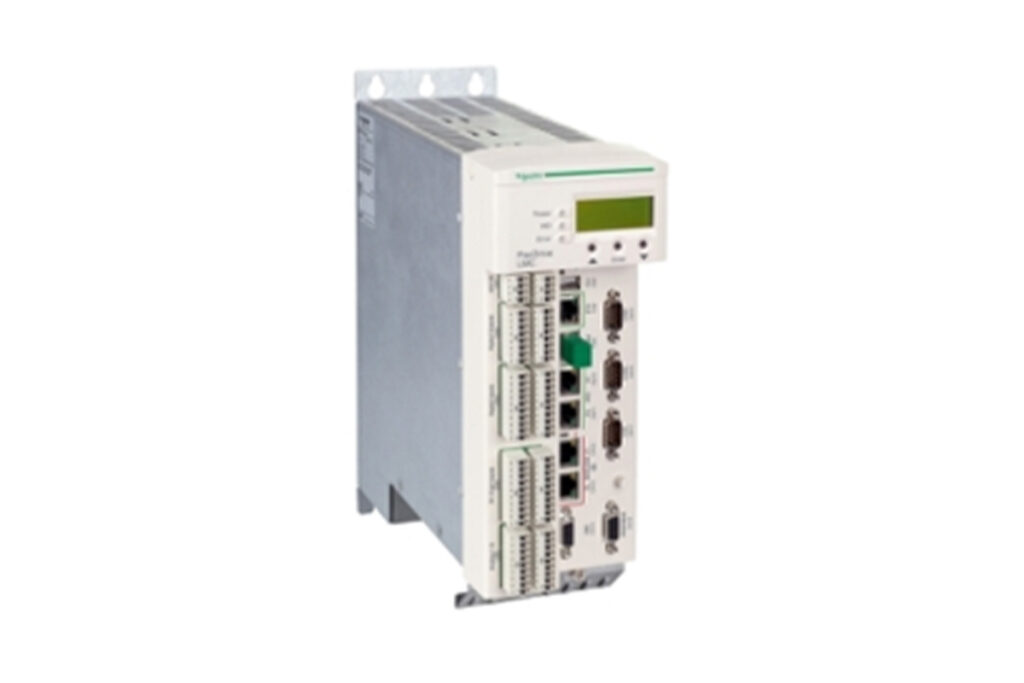

PacDrive 3 LMC Pro

Controller LMC600 Pro per un massimo di 99 assi.

PacDrive 3 LMC Pro 2

I controller LMC Pro 2 offrono prestazioni scalabili per la sincronizzazione di un massimo di 130 servoassi con una frequenza di aggiornamento di rete di 1 msec e per un massimo di 255 assi virtuali.

Altri controller PacDrive 3

PacDrive 3 LMC300

I controller PacDrive3 LMC300 garantiscono prestazioni scalabili per la sincronizzazione di un massimo di 8 servoassi con una frequenza di aggiornamento di rete di 1 msec e per un massimo di 255 assi virtuali.

PacDrive 3 LMC400

I controller PacDrive3 LMC400 offrono prestazioni scalabili per la sincronizzazione di un massimo di 16 servoassi con una frequenza di aggiornamento di rete di 1 msec e per un massimo di 255 assi virtuali.

PacDrive 3 LMC600

I controller PacDrive3 LMC600 offrono prestazioni scalabili per la sincronizzazione di un massimo di 99 servoassi con una frequenza di aggiornamento di rete di 1 msec e per un massimo di 255 assi virtuali.
